ریل راهنمای آسانسور هیدرولیکی: ساختار، عملکرد، نصب، نگهداری و نکات کلیدی بررسی
آسانسورهای هیدرولیکی به دلیل قابلیت حمل بارهای سنگین، نصب نسبتاً ساده و هزینه نگهداری پایین در برخی کاربردهای خاص مانند ساختمان‌های کم ارتفاع، پارکینگ‌های طبقاتی و انبارهای صنعتی از محبوبیت برخوردارند. در این سیستم‌ها، ریل‌های راهنما نقش حیاتی در هدایت کابین و وزنه تعادل (در صورت وجود) در طول مسیر حرکت ایفا می‌کنند. عملکرد صحیح و ایمن آسانسور هیدرولیکی به طور مستقیم به کیفیت، نصب دقیق و نگهداری مناسب این ریل‌ها بستگی دارد. این مطلب به بررسی تخصصی رریل های راهنمای آسانسور و نکات کلیدی نگهداری ریل‌های راهنمای آسانسور ، ساختار، عملکرد، مراحل نصب، و مهم‌ترین جنبه‌های بازرسی آن‌ها می‌پردازیم.
1. ساختار و عملکرد ریل های راهنمای آسانسور هیدرولیکی:

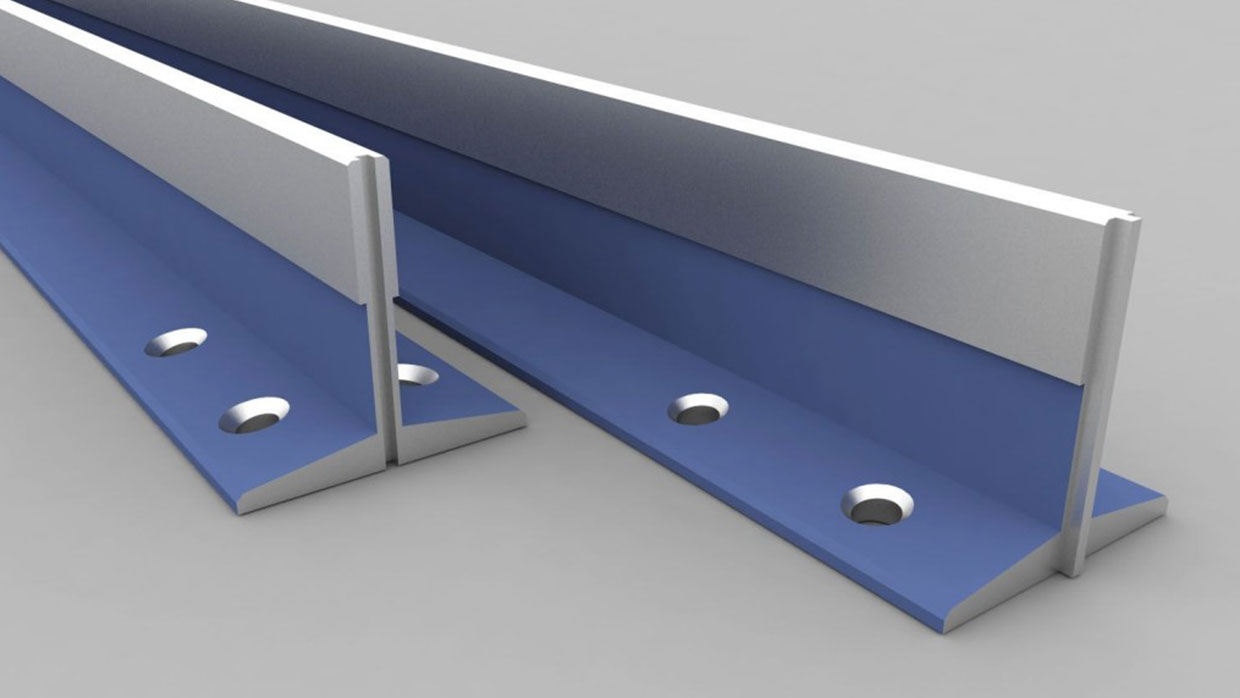

ریل های راهنمای آسانسور هیدرولیکی معمولاً از جنس فولاد نورد گرم با مقاومت کششی بالا ساخته می‌شوند. سطح مقطع این ریل‌ها به طور استاندارد به شکل T طراحی شده است. این شکل خاص، استحکام مناسب در برابر نیروهای جانبی و پیچشی وارد شده به کابین و وزنه تعادل را فراهم می‌کند و همچنین سطح مناسبی برای حرکت لغزشی کفشک‌های راهنما ایجاد می‌نماید.

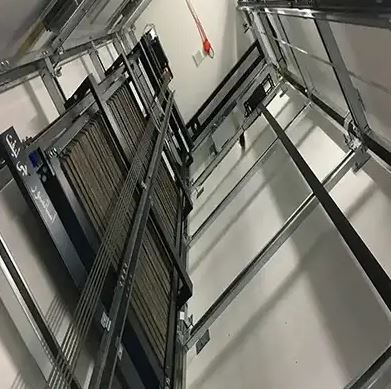

- ریل‌های کابین: این ریل ها به طور عمودی در چاه آسانسور نصب می‌شوند و وظیفه هدایت کابین در طول حرکت بالا و پایین را بر عهده دارند. تعداد ریل‌های کابین معمولاً دو عدد است که به صورت موازی در دو طرف کابین نصب می‌شوند.
- ریل های وزنه تعادل (در صورت وجود): در برخی از آسانسورهای هیدرولیکی با سیستم کششی غیرمستقیم، از وزنه تعادل برای کاهش نیروی مورد نیاز موتور هیدرولیک استفاده می‌شود. ریل های وزنه تعادل نیز مشابه ریل‌های کابین بوده و وظیفه هدایت وزنه تعادل را بر عهده دارند.
عملکرد ریل های راهنما بر اساس تعامل آن‌ها با کفشک‌های راهنما (Guide Shoes) صورت می‌گیرد. کفشک‌ها که به کابین و وزنه تعادل متصل می‌شوند، دارای لایه‌های لغزنده از جنس پلیمرهای مقاوم به سایش یا غلتک‌هایی هستند که بر روی سطح ریل‌ها حرکت می‌کنند. این تعامل، حرکت روان و بدون لرزش کابین و وزنه تعادل را تضمین کرده و از انحراف و برخورد آن‌ها با دیواره‌های چاه آسانسور جلوگیری می‌کند.
2. مراحل تخصصی نصب ریل های راهنمای آسانسور هیدرولیکی:
نصب صحیح ریل‌های راهنما از اهمیت بسیار بالایی برخوردار است و باید توسط تکنسین‌های مجرب و مطابق با استانداردهای ملی و بین‌المللی انجام شود. مراحل اصلی نصب عبارتند از:آماده‌سازی چاه آسانسور: اطمینان از ابعاد صحیح چاه، تراز بودن کف چاه و آماده بودن نقاط اتصال ریل‌ها به سازه چاه (براکت‌ها یا کنسول‌ها).نصب براکت‌ها/کنسول‌ها: براکت‌ها یا کنسول‌های نگهدارنده ریل‌ها باید با دقت و در فواصل مشخص شده (معمولاً بین 1.5 تا 3 متر بسته به طول ریل و بار وارده) به دیواره‌های چاه آسانسور محکم شوند. تراز بودن و استحکام این اتصالات برای پایداری کل سیستم ریل‌گذاری حیاتی است.نصب ریل های اولیه: اولین قطعات ریل در پایین‌ترین و بالاترین نقاط چاه با دقت تراز شده و به براکت‌ها/کنسول‌ها متصل می‌شوند. از ابزارهای دقیق اندازه‌گیری مانند تراز لیزری و شاقول برای اطمینان از عمودی بودن و موازی بودن ریل‌ها استفاده می‌شود.
اتصال ریل‌های میانی: قطعات بعدی ریل‌ها به صورت متوالی به ریل‌های اولیه متصل می‌شوند. اتصال ریل‌ها باید به گونه‌ای باشد که هیچ گونه ناهمواری یا لبه‌ای در محل اتصال وجود نداشته باشد. از لقمه‌های اتصال (Fishplates) و پیچ و مهره‌های با گرید مناسب برای اتصال محکم و تراز ریل ها استفاده می‌شود. گشتاور مناسب پیچ‌ها باید مطابق با دستورالعمل‌های سازنده اعمال شود.
تراز نهایی و تنظیم: پس از نصب تمام قطعات ریل، تراز نهایی و موازی بودن ریل‌ها در تمام طول مسیر حرکت با دقت بالا بررسی و تنظیم می‌شود. هرگونه عدم تراز می‌تواند منجر به لرزش، صدا و سایش غیریکنواخت کفشک‌ها شود.بررسی فاصله بین ریل‌ها: فاصله دقیق بین ریل‌های کابین و ریل‌های وزنه تعادل (در صورت وجود) باید مطابق با مشخصات فنی آسانسور و نوع کفشک‌های مورد استفاده تنظیم شود.محکم‌کاری نهایی: پس از اطمینان از تراز و فاصله صحیح ریل‌ها، تمام اتصالات پیچ و مهره مجدداً بررسی و محکم می‌شوند.
3. نکات کلیدی نگهداری ریل‌های راهنمای آسانسور هیدرولیکی:
نگهداری منظم و صحیح ریل‌های راهنما برای اطمینان از عملکرد ایمن و طول عمر بالای آسانسور ضروری است. نکات کلیدی نگهداری عبارتند از:
- بازرسی دوره‌ای: بازرسی‌های منظم (معمولاً ماهانه یا فصلی) توسط تکنسین‌های متخصص برای شناسایی هرگونه خوردگی، زنگ‌زدگی، آسیب‌های فیزیکی، شل شدن اتصالات و وجود مواد خارجی بر روی سطح ریل‌ها.
- تمیزکاری: تمیز نگه داشتن سطح ریل‌ها از گرد و غبار، روغن اضافی و سایر آلودگی‌ها. تجمع این مواد می‌تواند باعث سایش غیرضروری کفشک‌ها و کاهش کیفیت حرکت شود. استفاده از دستمال‌های تمیز و خشک یا حلال‌های غیرخورنده توصیه می‌شود.
- روغن‌کاری (در صورت نیاز): برخی از سیستم‌های کفشک راهنما نیاز به روغن‌کاری دوره‌ای ریل‌ها دارند. نوع و میزان روغن مورد استفاده باید مطابق با دستورالعمل‌های سازنده باشد. روغن‌کاری بیش از حد نیز می‌تواند باعث جذب گرد و غبار و ایجاد مشکلات شود.
- بررسی و تنظیم کفشک‌ها: سایش لایه‌های لغزنده یا غلتک‌های کفشک‌ها باید به طور منظم بررسی شود و در صورت لزوم تعویض گردند. همچنین، تنظیم صحیح فشار کفشک‌ها بر روی ریل‌ها برای جلوگیری از لرزش و صدا اهمیت دارد.
- بررسی اتصالات: اطمینان از محکم بودن تمام پیچ و مهره‌های اتصالات ریل‌ها به براکت‌ها/کنسول‌ها و همچنین اتصالات بین قطعات ریل.
4. نکات کلیدی بررسی و بازرسی ریل های راهنمای آسانسور هیدرولیکی:
ریل‌های راهنمای آسانسور هیدرولیکی، به عنوان مسیر حرکت ایمن و روان کابین و وزنه تعادل، از اجزای بنیادین این سیستم به شمار می‌روند. عملکرد صحیح و پایدار آسانسور هیدرولیکی ارتباط مستقیمی با وضعیت و کیفیت این ریل‌ها دارد. بررسی و بازرسی دقیق و منظم ریل‌های راهنما، نه تنها از بروز اختلال در عملکرد جلوگیری می‌کند، بلکه نقش حیاتی در تضمین ایمنی سرنشینان و افزایش طول عمر مفید سیستم ایفا می‌نماید. در این بخش، به نکات کلیدی و تخصصی که در فرآیند بررسی و بازرسی ریل‌های راهنمای آسانسور هیدرولیکی باید مورد توجه قرار گیرند، پرداخته می‌شود. این نکات، راهنمایی جامع برای بازرسان و تکنسین‌های متخصص جهت ارزیابی دقیق وضعیت ریل‌ها و شناسایی هرگونه نقص احتمالی ارائه می‌دهد.
در این بخش از مقاله ریل های راهنمای آسانسور و نکات کلیدی نگهداری ریل‌های راهنمای آسانسور آمده که بازرسی‌های تخصصی و دوره‌ای ریل های راهنما توسط بازرسان مجاز آسانسور برای اطمینان از ایمنی و عملکرد صحیح سیستم ضروری است. در این بازرسی‌ها، موارد زیر به دقت مورد بررسی قرار می‌گیرند:
- تراز عمودی و افقی ریل‌ها: استفاده از ابزارهای دقیق برای بررسی هرگونه انحراف از حالت عمودی و افقی در طول کل مسیر حرکت. عدم تراز می‌تواند نشان‌دهنده مشکلات در نصب یا جابجایی سازه چاه باشد.
- موازی بودن ریل‌ها: بررسی فاصله دقیق و یکنواخت بین ریل‌های کابین و (در صورت وجود) ریل‌های وزنه تعادل در تمام طول مسیر.
- کیفیت سطح ریل‌ها: بررسی سطح ریل‌ها برای وجود هرگونه خوردگی، زنگ‌زدگی، خراش‌های عمیق، فرورفتگی یا سایر آسیب‌های فیزیکی که می‌تواند بر حرکت روان کفشک‌ها تاثیر بگذارد.
-
کیفیت اتصالات ریل‌ها:
بررسی دقیق محل‌های اتصال قطعات ریل (لقمه‌های اتصال) برای اطمینان از عدم وجود لبه، ناهمواری، ترک یا شل شدن پیچ و مهره‌ها.
- استحکام اتصالات ریل‌ها به سازه چاه: بررسی محکم بودن براکت‌ها/کنسول‌های نگهدارنده ریل‌ها به دیواره‌های چاه و عدم وجود هرگونه ترک یا تغییر شکل در آن‌ها.
- وضعیت کفشک‌های راهنما: بررسی وضعیت لایه‌های لغزنده یا غلتک‌های کفشک‌ها از نظر سایش، ترک‌خوردگی یا لق بودن.
- فاصله ایمنی: بررسی فاصله بین کابین و وزنه تعادل با ریل‌ها و دیواره‌های چاه در نقاط مختلف مسیر حرکت برای اطمینان از عدم وجود خطر برخورد.
- رعایت استانداردهای نصب: اطمینان از اینکه نصب ریل ها مطابق با استانداردهای ملی و بین‌المللی مربوطه انجام شده است.
بهتر است که این کار را به متخصصین دراین زمینه واگذار کنید .جهت دریافت مشاوره با شماره زیر در تماس باشید 09926665261 .
نتیجه‌گیری:
ریل‌های راهنمای آسانسور هیدرولیکی اجزای حیاتی در سیستم حرکت این نوع آسانسورها محسوب می‌شوند. طراحی مناسب، ساخت با کیفیت، نصب دقیق و نگهداری منظم این ریل‌ها، نقش کلیدی در عملکرد ایمن، روان و با طول عمر بالای آسانسور ایفا می‌کند. بازرسی‌های دوره‌ای و تخصصی توسط افراد مجرب، برای شناسایی و رفع به موقع هرگونه نقص و اطمینان از انطباق با استانداردهای ایمنی ضروری است. توجه به نکات ذکر شده در این مطلب، به مالکان و بهره‌برداران آسانسورهای هیدرولیکی کمک می‌کند تا از عملکرد بهینه و ایمنی سیستم خود اطمینان حاصل نمایند. هرگونه سهل‌انگاری در زمینه نصب و نگهداری ریل های راهنما می‌تواند منجر به بروز حوادث ناگوار و هزینه‌های سنگین تعمیرات شود.
